A análise de vibração é uma das técnicas mais importantes de manutenção preditiva. Ela permite acompanhar o comportamento de máquinas e equipamentos em funcionamento para identificar sinais de desgaste, desalinhamento, desbalanceamento, folgas, falhas em rolamentos e outros problemas antes que eles se transformem em paradas inesperadas.
Na prática, toda máquina em operação gera uma assinatura vibracional. Quando essa assinatura muda, a equipe de manutenção pode investigar a causa, avaliar a gravidade do problema e programar uma intervenção com mais segurança.
Por isso, a análise de vibração é tão importante para empresas que precisam aumentar a confiabilidade dos ativos, reduzir custos de manutenção e prolongar a vida útil dos equipamentos.
Neste artigo, você vai entender melhor como essa técnica funciona, para que serve a análise de vibração, quais falhas podem ser detectadas e como implementar esse processo na rotina de manutenção.
O que é análise de vibração?
A análise de vibração é uma técnica de monitoramento de condição usada para medir e interpretar os sinais vibracionais emitidos por máquinas, principalmente ativos rotativos, como motores, bombas, compressores, ventiladores, redutores, engrenagens e rolamentos.
Esses sinais indicam como o equipamento se comporta durante a operação. Em condições normais, a máquina apresenta um padrão de vibração esperado. Quando existe algum defeito em desenvolvimento, esse padrão pode mudar em frequência, amplitude, intensidade ou direção.
É justamente nessa comparação que identificamos padrões capazes de revelar possíveis falhas. Um aumento de vibração em determinada frequência, por exemplo, pode indicar desbalanceamento. Já vibrações em múltiplos da rotação podem sugerir desalinhamento, folgas ou problemas estruturais.
A técnica é muito associada à manutenção preditiva, pois permite acompanhar o estado real dos ativos e agir antes da falha funcional. A manutenção preditiva busca evitar quebras e prolongar a vida útil dos equipamentos por meio do acompanhamento periódico das condições reais de funcionamento.
Para que serve a análise de vibração?
A análise de vibração serve para detectar problemas mecânicos em estágios iniciais, antes que eles comprometam a operação do equipamento ou provoquem paradas não planejadas. Ela ajuda a responder perguntas como:
- O equipamento está operando dentro do padrão esperado?
- Existe algum sinal de desgaste ou falha em desenvolvimento?
- A vibração está aumentando ao longo do tempo?
- O problema está relacionado a rolamentos, eixo, engrenagem, estrutura, lubrificação ou alinhamento?
- É necessário intervir agora ou apenas acompanhar a tendência?
A análise também apoia a tomada de decisão da equipe de manutenção. Em vez de trocar peças por calendário fixo ou esperar o equipamento quebrar, a empresa passa a agir com base em dados reais do ativo.
Além disso, a técnica permite planejar melhor as paradas, priorizar ativos críticos e reduzir intervenções emergenciais. Quando integrada a um sistema de gestão da manutenção, ela contribui para uma operação mais previsível, segura e eficiente.
Como a análise de vibração detecta possíveis falhas?
Toda máquina gera vibração durante o funcionamento. Isso é normal. O problema começa quando essa vibração foge do padrão esperado.
Para interpretar esses sinais, a equipe compara os dados coletados com uma linha de base, também chamada de condição normal de operação.
Essa linha de base pode ser criada a partir do histórico do próprio equipamento, de dados do fabricante, de equipamentos semelhantes ou de medições realizadas quando o ativo está funcionando corretamente.
A partir daí, qualquer variação relevante pode indicar uma anomalia. Para isso, são analisados diferentes parâmetros, como:
- Frequência: mostra onde a vibração ocorre;
- Amplitude: indica a intensidade da vibração;
- Velocidade: ajuda a avaliar a severidade em muitas máquinas rotativas;
- Aceleração: muito útil para identificar falhas em estágios iniciais;
- Deslocamento: ajuda a entender movimentos de maior amplitude;
- Fase: auxilia no diagnóstico de desalinhamento, desbalanceamento e folgas.
O objetivo é transformar o sinal vibracional em informação útil. Assim, a equipe consegue identificar se o ativo apresenta comportamento normal, alerta de desgaste ou condição crítica.
O que é espectro de frequência na análise de vibração?
O espectro de frequência é uma representação gráfica que mostra as frequências presentes no sinal de vibração e suas respectivas amplitudes.

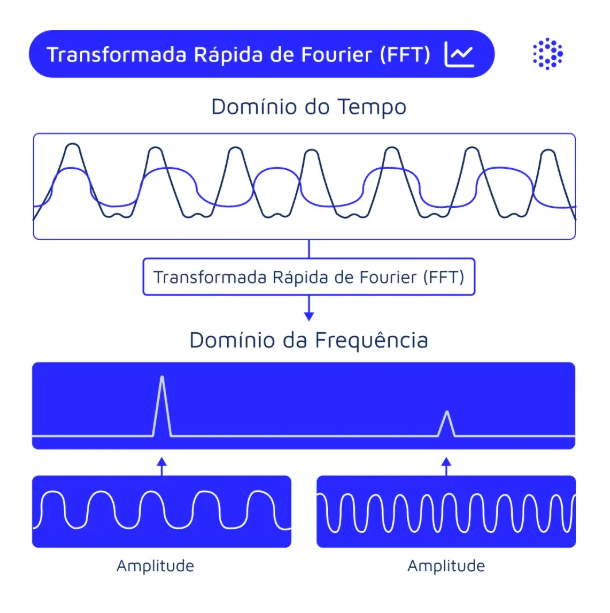

Para chegar a esse espectro, geralmente é utilizada a Transformada Rápida de Fourier, conhecida como FFT. Essa técnica transforma o sinal captado no tempo em um sinal no domínio da frequência, facilitando a identificação de picos, harmônicas e padrões associados a falhas específicas.
Em outras palavras, a FFT ajuda a separar um sinal complexo em partes menores. Com isso, o analista consegue observar quais frequências estão se destacando e associar esses picos a componentes específicos da máquina.
Por exemplo: se um pico aparece na frequência de rotação do eixo, isso pode indicar desbalanceamento. Se aparecem múltiplos da rotação, pode haver desalinhamento ou folga. Se surgem frequências características de rolamentos, pode existir desgaste nas pistas, nos elementos rolantes ou na gaiola.
A análise de frequência é, portanto, uma das bases mais importantes da análise de vibração.
Nível global e análise de frequência: qual a diferença?
Na prática, existem diferentes formas de avaliar vibração. Duas delas são o nível global e a análise de frequência.
- O nível global mostra o valor geral da vibração de uma máquina. Ele funciona como um primeiro indicador de saúde do ativo. Se o nível global aumenta de forma repentina ou contínua, isso pode indicar que algo mudou no comportamento do equipamento.
No entanto, o nível global nem sempre mostra a causa do problema. Ele sinaliza que existe uma anomalia, mas pode não indicar se ela vem de desbalanceamento, rolamento, engrenagem, desalinhamento ou folga.
- Já a análise de frequência permite investigar melhor o sinal. Ela mostra em quais frequências a vibração está ocorrendo e ajuda a associar cada padrão a uma falha específica. Por isso, o nível global pode ser usado como alerta inicial, enquanto a análise de frequência é usada para diagnóstico.
Quais falhas podem ser detectadas pela análise de vibração?
A análise de vibração consegue detectar diferentes tipos de falhas mecânicas. As principais são:
Desbalanceamento
O desbalanceamento acontece quando a massa de um rotor não está distribuída de forma equilibrada em relação ao eixo de rotação.
Esse problema costuma gerar vibração predominante na frequência de rotação do equipamento, geralmente identificada como 1x RPM. Se não for corrigido, pode causar desgaste prematuro em rolamentos, eixos, acoplamentos e estruturas.
Desalinhamento
O desalinhamento ocorre quando dois eixos acoplados não estão corretamente alinhados. Pode ser angular, paralelo ou uma combinação dos dois.
Na análise de vibração, esse problema costuma aparecer em múltiplos da rotação, como 1x, 2x ou 3x RPM. Também pode gerar amplitudes elevadas nas direções axial e radial.
Folgas mecânicas
Folgas mecânicas aparecem quando componentes que deveriam estar firmes passam a apresentar movimento excessivo. Isso pode ocorrer em bases, mancais, parafusos, acoplamentos, engrenagens ou estruturas.
No espectro de frequência, as folgas podem gerar múltiplos harmônicos, como 2x, 3x, 4x RPM e superiores. Esse tipo de comportamento indica instabilidade mecânica e deve ser investigado com atenção.
Falhas em rolamentos
Rolamentos são componentes críticos em máquinas rotativas. Quando começam a se deteriorar, podem emitir sinais vibracionais antes da falha final.
Esses sinais podem estar associados a defeitos na pista interna, pista externa, gaiola ou elementos rolantes. Em muitos casos, a análise de vibração consegue identificar essas falhas antes que o rolamento trave ou provoque danos maiores.
Estudos sobre rolamentos industriais apontam que defeitos em rolamentos costumam evoluir lentamente e emitir sinais com antecedência da falha final.
Problemas em engrenagens
Engrenagens com desgaste, dentes quebrados, folgas ou má lubrificação também geram padrões específicos de vibração.
Nesse caso, a análise pode identificar frequências relacionadas ao número de dentes, à rotação e aos impactos gerados pelo contato irregular entre as engrenagens.
Lubrificação inadequada
A falta de lubrificação ou o uso de lubrificante inadequado pode aumentar o atrito entre componentes e gerar vibrações anormais.
Esse tipo de falha é especialmente comum em rolamentos, mancais e engrenagens. Quando detectada cedo, pode ser corrigida antes que cause desgaste severo.
Ressonância
A ressonância ocorre quando uma estrutura vibra em sua frequência natural. Isso pode amplificar pequenas vibrações e gerar danos significativos ao equipamento ou à base de sustentação.
A análise de vibração ajuda a identificar esse comportamento e a definir ações corretivas, como reforço estrutural, alteração de velocidade de operação ou ajustes na montagem.
Em quais equipamentos a análise de vibração pode ser aplicada?
A análise de vibração é especialmente útil em equipamentos rotativos e ativos críticos para a operação. Entre os principais exemplos estão:
- motores elétricos;
- bombas centrífugas;
- compressores;
- ventiladores industriais;
- redutores;
- caixas de engrenagem;
- transportadores;
- turbinas;
- moinhos;
- britadores;
- peneiras vibratórias;
- rolamentos;
- eixos e acoplamentos.
A técnica é indicada principalmente para equipamentos cujo mau funcionamento pode gerar prejuízo financeiro, risco de segurança, impacto na produção ou parada de processos essenciais.
Por isso, antes de aplicar a análise em todos os ativos, é importante avaliar a criticidade de cada equipamento. Ativos que operam de forma contínua, têm histórico de falhas ou apresentam alto custo de parada devem ser priorizados.
Como é feita a análise de vibração na prática?
A análise de vibração envolve coleta, processamento, interpretação e ação. Veja as principais etapas:
1. Definição dos ativos críticos
O primeiro passo é identificar quais equipamentos devem ser monitorados. Para isso, a equipe avalia critérios como impacto da falha, histórico de manutenção, custo de parada, segurança, disponibilidade de peças e importância para o processo produtivo.
Essa etapa evita que a empresa gaste recursos monitorando ativos de baixa criticidade enquanto equipamentos essenciais ficam sem acompanhamento adequado.
2. Definição dos pontos de medição
Depois de selecionar os ativos, é necessário definir onde os sensores ou coletores serão posicionados.
Os pontos de medição costumam ficar próximos a mancais, rolamentos, motores, redutores, eixos e acoplamentos. O objetivo é captar os sinais com qualidade e reduzir interferências externas.
3. Coleta dos dados
A coleta pode ser feita de forma manual, com coletores portáteis, ou de forma contínua, com sensores instalados nos ativos.
Na coleta manual, o técnico segue uma rota de inspeção e realiza medições periódicas. Já no monitoramento contínuo, sensores acompanham o ativo em tempo real ou em intervalos definidos.
A coleta contínua é especialmente útil para ativos críticos, de difícil acesso ou que operam em regime intenso.
4. Criação da linha de base
A linha de base representa o comportamento normal da máquina. Ela é criada a partir de medições realizadas quando o equipamento está em boas condições.
Esse histórico serve como referência para identificar variações futuras. Sem essa base, fica mais difícil saber se determinado nível de vibração é normal para aquele ativo ou se representa uma anomalia.
5. Processamento e análise dos sinais
Após a coleta, os dados são processados para gerar gráficos, tendências e espectros.
É nessa etapa que entram o nível global, a forma de onda, o espectro de frequência, a análise de frequência, a fase e outros recursos técnicos.
Com esses dados, o analista consegue investigar a origem do problema e avaliar sua severidade.
6. Diagnóstico da falha
A partir da interpretação dos sinais, a equipe identifica a falha provável. O diagnóstico pode apontar, por exemplo, desbalanceamento, desalinhamento, folga, falha em rolamento, problema de engrenagem ou lubrificação inadequada.
Esse diagnóstico deve considerar também o contexto operacional do equipamento, como carga, rotação, temperatura, histórico de intervenções e condições de instalação.
7. Planejamento da intervenção
Depois de identificar a falha, a equipe define o melhor momento para agir. Em vez de parar a produção imediatamente, a manutenção pode ser programada para uma janela mais adequada.
Essa é uma das maiores vantagens da manutenção preditiva: corrigir o problema antes da falha, mas sem realizar intervenções desnecessárias.
8. Verificação após a manutenção
Após a intervenção, uma nova medição deve ser feita para confirmar se o problema foi resolvido.
Se a vibração voltou ao padrão esperado, a ação foi eficaz. Se o sinal continua alterado, pode ser necessário investigar outras causas ou revisar o diagnóstico.
Análise de vibração online e offline: qual escolher?
Existem duas formas principais de aplicar a análise de vibração: offline e online.
Na análise offline, a coleta é feita com instrumentos portáteis. Um técnico percorre os ativos, coleta os dados e depois realiza a análise. Esse modelo pode funcionar bem para ativos de média criticidade ou equipamentos que não exigem acompanhamento constante.
Na análise online, sensores ficam instalados nos equipamentos e capturam dados continuamente ou em intervalos curtos. Esse modelo é mais indicado para ativos críticos, máquinas de difícil acesso ou processos em que a falha pode gerar alto impacto operacional.
A escolha entre online e offline depende da criticidade do ativo, do custo de parada, da frequência de falhas, da segurança do acesso e da necessidade de resposta rápida.
Em muitos casos, a melhor estratégia é combinar os dois modelos. Ativos críticos recebem monitoramento contínuo, enquanto ativos menos críticos entram em rotas periódicas de inspeção.
Quais são os benefícios da análise de vibração?
A adoção da análise de vibração traz ganhos importantes para a manutenção e para a operação industrial. Entre os principais benefícios estão:
Redução de paradas não planejadas
Ao detectar falhas em estágio inicial, a empresa consegue agir antes que o equipamento pare de funcionar de forma inesperada.
Isso reduz impactos na produção, evita interrupções emergenciais e melhora a previsibilidade operacional.
Aumento da vida útil dos ativos
Quando problemas como desalinhamento, desbalanceamento e lubrificação inadequada são corrigidos cedo, os componentes sofrem menos desgaste.
Com isso, rolamentos, eixos, engrenagens, acoplamentos e motores tendem a durar mais.
Menor custo de manutenção
Falhas identificadas no início costumam ser mais simples e mais baratas de corrigir.
Além disso, a empresa reduz gastos com manutenção corretiva emergencial, horas extras, compras urgentes de peças e perdas de produção.
Mais segurança operacional
Equipamentos com vibração excessiva podem representar riscos para operadores, técnicos e para a estrutura da planta.
A análise de vibração ajuda a identificar essas condições antes que elas evoluam para acidentes, quebras graves ou danos estruturais.
Melhor planejamento da manutenção
Com dados confiáveis, a equipe consegue planejar melhor as intervenções, organizar recursos, reservar peças e definir o momento mais adequado para a parada.
Isso melhora a eficiência da manutenção e reduz improvisos.
Decisões baseadas em dados
A análise permite que decisões sejam tomadas com base no comportamento real dos ativos, e não apenas em suposições ou calendários fixos.
Esse ponto é essencial para empresas que desejam avançar em monitoramento de condição e confiabilidade operacional.
9 erros comuns ao aplicar análise de vibração
Mesmo sendo uma técnica muito eficiente, a análise de vibração pode perder valor quando aplicada sem método. Alguns erros comuns são:
- monitorar ativos sem critério de criticidade;
- coletar dados sem criar uma linha de base;
- usar sensores mal posicionados;
- ignorar variações de carga e rotação;
- definir limites de alerta genéricos;
- analisar apenas o nível global e não investigar o espectro;
- não registrar histórico das medições;
- não transformar alertas em ações de manutenção;
- depender apenas da experiência individual de um técnico.
Para evitar esses problemas, é importante padronizar o processo, documentar as análises e integrar os dados ao sistema de manutenção.
Conclusão
A análise de vibração é uma ferramenta essencial para empresas que desejam antecipar falhas, reduzir custos e aumentar a confiabilidade dos ativos.
Ao acompanhar o comportamento vibracional das máquinas, a equipe de manutenção consegue identificar alterações sutis, investigar causas prováveis e agir antes que o problema gere uma parada inesperada.
Além disso, quando integrada a sensores, softwares e processos bem definidos, a técnica deixa de ser apenas uma inspeção técnica e passa a fazer parte de uma estratégia completa de manutenção preditiva.
Com a Fracttal, sua empresa pode conectar ativos, sensores, alarmes, ordens de serviço e planos de manutenção em uma única plataforma, transformando dados de vibração em decisões mais rápidas e confiáveis.
FAQ sobre análise de vibração
O que é análise de vibração?
A análise de vibração é uma técnica de monitoramento usada para medir e interpretar os sinais vibracionais de máquinas em operação. Ela ajuda a identificar anomalias, desgastes e falhas em desenvolvimento.
Para que serve a análise de vibração?
Ela serve para detectar problemas antes que se transformem em falhas graves. Também ajuda a planejar intervenções, reduzir paradas não programadas, aumentar a confiabilidade e prolongar a vida útil dos equipamentos.
Quais falhas a análise de vibração detecta?
A técnica pode detectar desbalanceamento, desalinhamento, folgas mecânicas, falhas em rolamentos, problemas em engrenagens, lubrificação inadequada, ressonância e defeitos estruturais.
O que é nível global na análise de vibração?
O nível global é uma medição geral da vibração do equipamento. Ele mostra se a vibração total está aumentando ou ultrapassando limites definidos, mas nem sempre indica a causa exata do problema.
O que é espectro de frequência?
O espectro de frequência é um gráfico que mostra as frequências presentes no sinal de vibração. Ele ajuda a identificar padrões associados a diferentes falhas mecânicas.
Análise de vibração substitui outras técnicas preditivas?
Não necessariamente. A análise de vibração é muito eficiente, mas pode ser combinada com termografia, análise de óleo, ultrassom e monitoramento de temperatura para aumentar a precisão do diagnóstico.
