La seguridad y la durabilidad de los equipos electrónicos y sistemas se han convertido en uno de los aspectos críticos más importantes a tener en cuenta en la industria. Para evaluar y garantizar estos factores, se utilizan los Grados de Protección IP (Ingress Protection), un sistema de clasificación internacionalmente reconocido.
En este artículo exploramos en detalle qué son los Grados de Protección IP, cómo se definen, su importancia en diversas industrias, las normas asociadas y su relevancia en un mundo cada vez más digital.
¿Qué son los grados de protección IP?
Los Grados de Protección IP, también conocidos como Clasificación IP o Índice IP, son un estándar internacional que define el nivel de protección proporcionado por un dispositivo o equipo eléctrico contra la intrusión de cuerpos sólidos y líquidos.

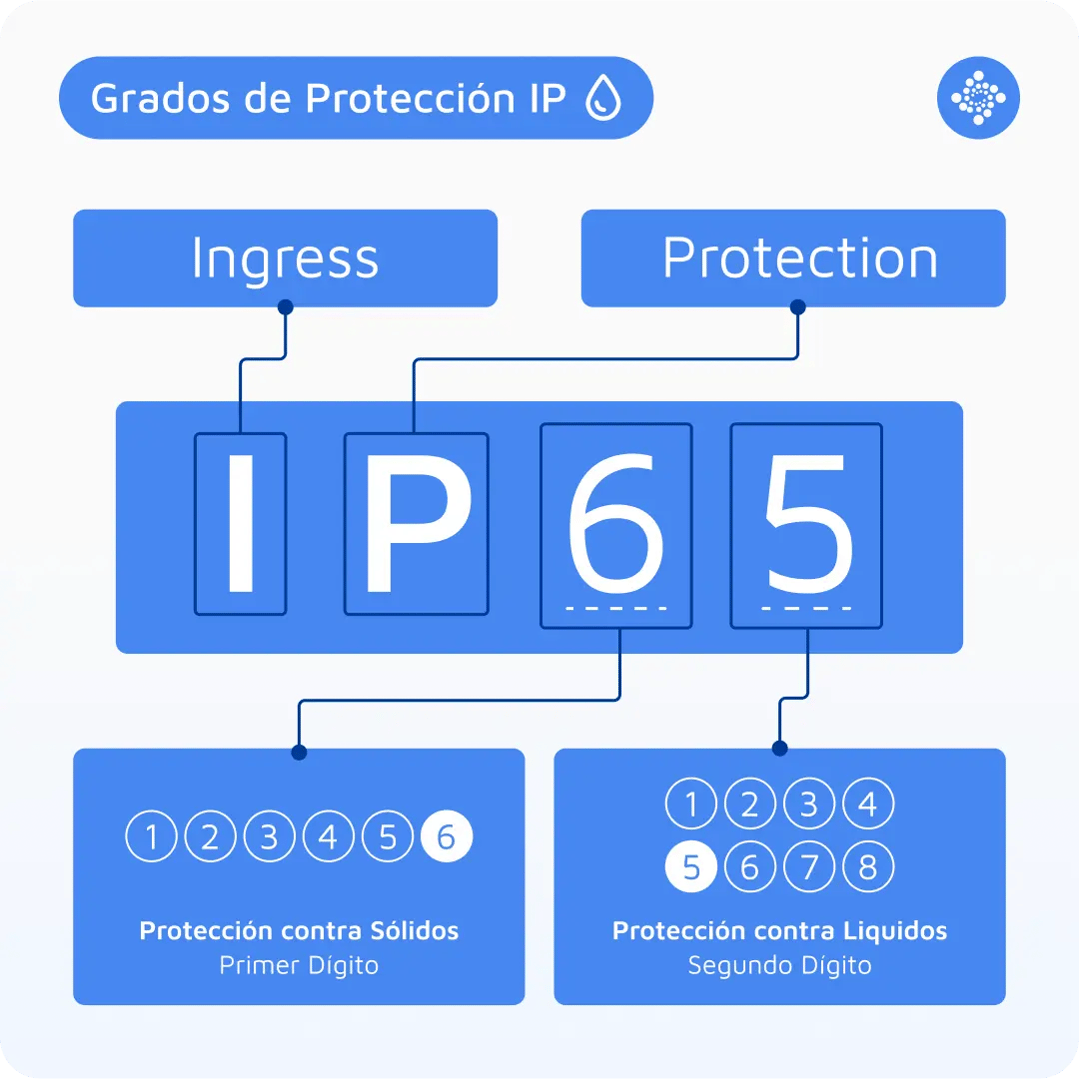

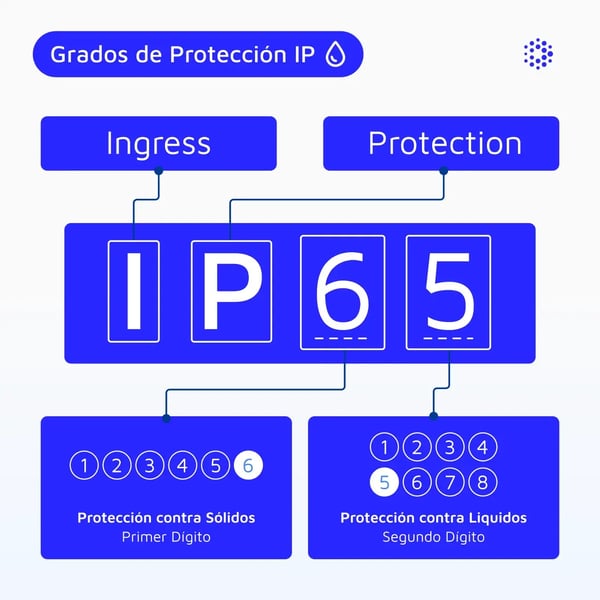

A continuación, presentamos una descripción detallada de los Grados de Protección IP, que constan de dos dígitos: el primero indica la protección contra sólidos, y el segundo, contra líquidos.
Protección contra Sólidos (Primer Dígito)
El primer dígito en la clasificación IP se refiere a la protección contra objetos sólidos. Cada número representa el nivel de protección proporcionado:
-
Grado 0 (IP0X): Sin protección. El equipo no ofrece defensa contra la entrada de sólidos ni líquidos.
-
Grado 1 (IP1X): Protección contra objetos sólidos de más de 50 mm. Por ejemplo, protege contra la intrusión de una mano.
-
Grado 2 (IP2X): Protección contra objetos sólidos de más de 12.5 mm. Puede prevenir la entrada de los dedos humanos.
-
Grado 3 (IP3X): Protección contra objetos sólidos de más de 2.5 mm. Eficiente contra herramientas y cables.
-
Grado 4 (IP4X): Protección contra objetos sólidos de más de 1 mm. Inhibe la entrada de cables pequeños.
-
Grado 5 (IP5X): Ofrece protección limitada contra polvo, evitando la entrada en cantidades perjudiciales.
-
Grado 6 (IP6X): Brinda una protección total contra el polvo, asegurando que ningún polvo perjudicial pueda ingresar.
Protección contra Líquidos (Segundo Dígito)
El segundo dígito en la clasificación IP se enfoca en la protección contra líquidos, y sus valores representan la capacidad de defensa:
-
Grado 0 (IPX0): Sin protección contra líquidos. No hay salvaguardia contra la entrada de agua o líquidos.
-
Grado 1 (IPX1): Protección contra gotas verticales de agua. Puede proteger contra pequeñas gotas de agua que caen verticalmente.
-
Grado 2 (IPX2): Ofrece protección contra gotas de agua inclinadas (hasta 15 grados desde la vertical).
-
Grado 3 (IPX3): Protección contra agua rociada. Resistente a la pulverización de agua desde ángulos diversos.
-
Grado 4 (IPX4): Protección contra salpicaduras de agua. Protege contra salpicaduras y chorros de agua desde cualquier dirección.
-
Grado 5 (IPX5): Protección contra chorros de agua. Puede resistir chorros de agua a alta presión.
-
Grado 6 (IPX6): Protección contra fuertes chorros de agua. Resiste chorros de agua muy potentes.
-
Grado 7 (IPX7): Protección contra inmersión temporal en agua. Puede sumergirse temporalmente sin daños.
-
Grado 8 (IPX8): Protección contra inmersión continua en agua. Capaz de mantener la integridad bajo inmersión continua.
¿Cuáles son grados de protección IP más comunes en la industria?
En la industria, los Grados de Protección IP más comunes suelen ser aquellos que ofrecen un equilibrio entre protección contra sólidos y líquidos, ya que muchas aplicaciones industriales enfrentan ambas amenazas.
Aquí, te presentamos algunos de los Grados de Protección IP más comunes en la industria:
IP54: Este grado de protección es común en equipos industriales. Ofrece una buena protección contra el polvo y la mayoría de las salpicaduras de agua. Los equipos con IP54 son adecuados para entornos industriales que pueden estar expuestos a condiciones ambientales variables.
IP65: Es un grado de protección más alto que el IP54 y es común en equipos que necesitan una protección significativa contra el polvo y chorros de agua. Los dispositivos con IP65 son adecuados para entornos donde la limpieza con agua es esencial, como la industria alimentaria.

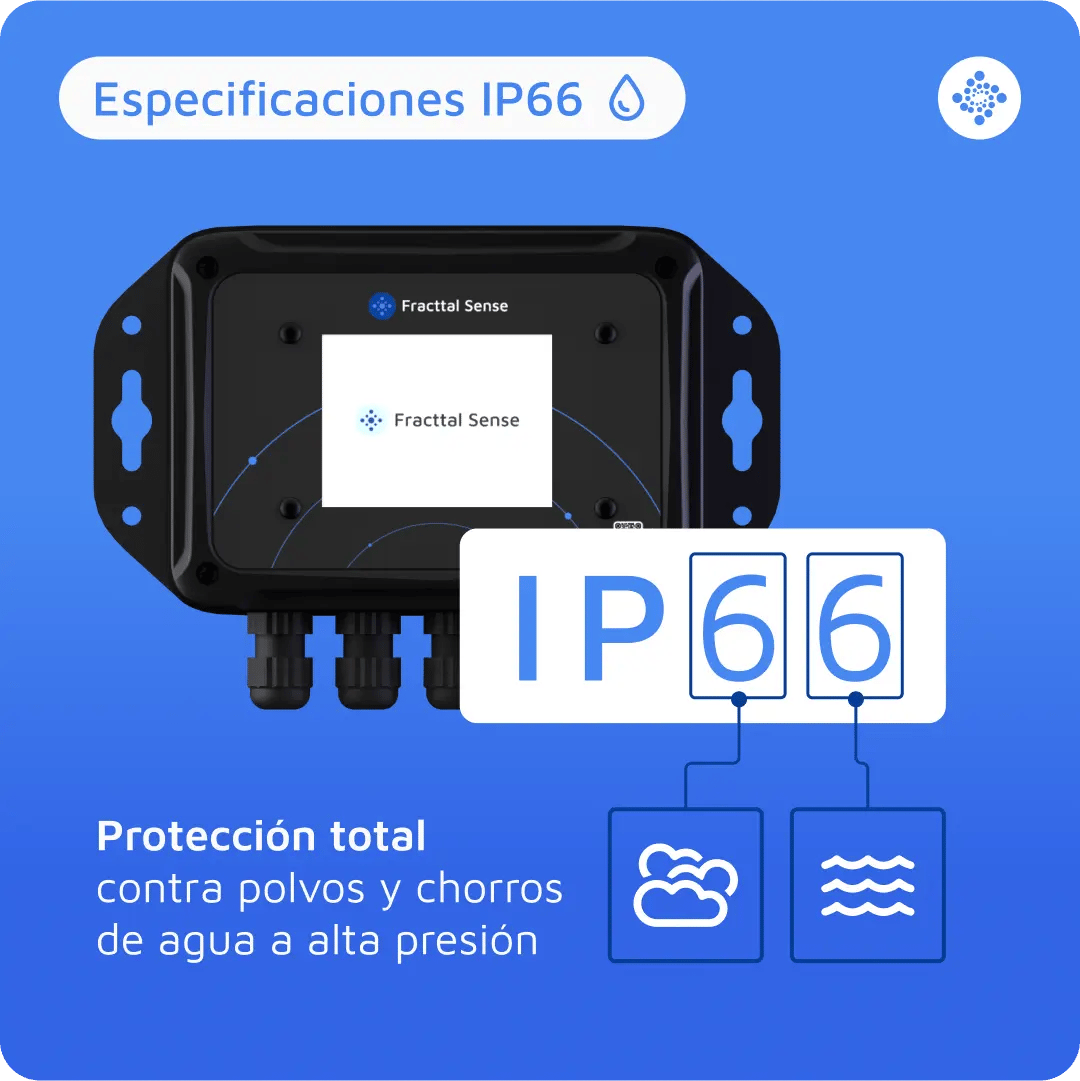

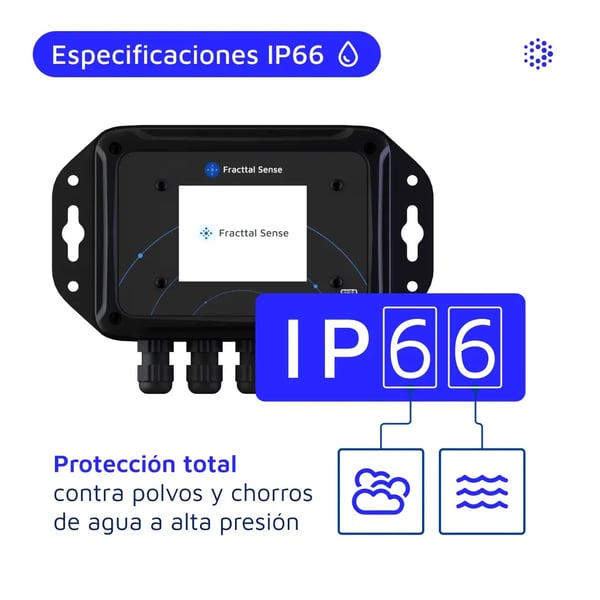

IP66: Este grado de protección es similar al IP65 pero proporciona una protección adicional contra chorros de agua de alta presión. Los equipos con IP66 son ideales para aplicaciones en las que se requiere una limpieza frecuente y exhaustiva.
IP67: Los dispositivos con IP67 son altamente resistentes al polvo y pueden sumergirse en agua hasta un metro de profundidad durante un tiempo limitado. Son adecuados para entornos industriales donde los equipos pueden estar expuestos a condiciones húmedas y polvorientas.
IP68: Este grado de protección es el más alto en términos de protección contra líquidos. Los equipos con IP68 pueden sumergirse en agua a profundidades mayores durante períodos prolongados. Son ideales para aplicaciones en las que los dispositivos pueden estar expuestos a condiciones extremadamente húmedas o incluso sumergidos.
IP69K: Es un grado de protección extremadamente alto y se utiliza en entornos industriales muy exigentes. Los dispositivos con IP69K pueden soportar chorros de agua de alta presión a temperaturas elevadas y son ideales para aplicaciones en la industria alimentaria y automotriz, donde se requiere una limpieza agresiva.
Estos son algunos de los Grados de Protección IP más comunes en la industria, pero existen muchas otras clasificaciones específicas para satisfacer las necesidades de una amplia gama de aplicaciones industriales.
La elección del grado de protección adecuado depende de las condiciones ambientales en las que se utilizará el equipo y del nivel de protección necesario para garantizar su funcionamiento seguro y confiable.
Aspectos de diseño y materiales para cumplir con los grados de protección
Cumplir con los Grados de Protección IP implica considerar cuidadosamente el diseño y los materiales utilizados en la fabricación de equipos y dispositivos. Es por ello que existen algunos aspectos clave de diseño y materiales para lograr diferentes Grados de Protección IP.
Sellado Efectivo
El diseño debe incluir sellos y juntas herméticas para evitar la entrada de sólidos y líquidos. Estos sellos deben ser duraderos y resistentes al envejecimiento para mantener su eficacia con el tiempo.
Carcasas Resistentes
Utilizar carcasas robustas y resistentes fabricadas con materiales adecuados, como acero inoxidable, aluminio o plásticos de alta calidad. Estos materiales deben ser capaces de resistir la corrosión, la exposición a productos químicos y el impacto.
Conectores y Entradas Sellados
Los conectores, interruptores y entradas deben diseñarse para mantener la integridad del grado de protección. Los conectores sellados y las tapas herméticas son esenciales para evitar la entrada de agua y polvo.
Diseño de Ventilación
Si es necesario para el funcionamiento del equipo, el diseño de la ventilación debe incluir filtros adecuados que permitan la circulación de aire sin comprometer la protección contra la entrada de partículas.
Protección de Pantallas
En dispositivos con pantallas, se deben utilizar materiales resistentes y, en algunos casos, láminas protectoras o cubiertas para garantizar la protección contra salpicaduras de agua y polvo.
Acabados y Recubrimientos
Aplicar acabados y recubrimientos que sean resistentes a la corrosión y al desgaste. Esto es especialmente importante en entornos industriales y exteriores.
Cierres Herméticos
Utilizar cierres herméticos, como pestillos, cierres de leva o sistemas de cierre con presión, para asegurar que las carcasas y las tapas estén bien selladas.
Materiales de Sellado
Utilizar materiales de sellado adecuados, como silicona, caucho o goma, que sean compatibles con el entorno y que mantengan su elasticidad a lo largo del tiempo.
Pruebas de Validación
Realizar pruebas de validación para asegurarse de que el diseño cumple con los requisitos del grado de protección IP especificado. Estas pruebas pueden incluir pruebas de inmersión, pruebas de pulverización de agua y pruebas de resistencia al polvo.
Mantenimiento y Inspección
Diseñar los equipos de manera que permitan un mantenimiento adecuado y la inspección de los sellos y las juntas herméticas para garantizar su integridad a lo largo del tiempo.
Normas Asociadas a los Grados de Protección IP
La norma internacional que rige la clasificación IP es la norma IEC 60529, también conocida como la norma EN 60529 en Europa. Esta norma establece los procedimientos de prueba y los criterios de clasificación para los Grados de Protección IP. Los laboratorios de pruebas utilizan estas normas para evaluar y certificar los dispositivos de acuerdo con su grado de protección.
Importancia de los Grados de Protección IP
La importancia de los Grados de Protección IP radica en la seguridad, durabilidad y funcionamiento confiable de equipos y sistemas en una variedad de industrias, incluyendo la electrónica de consumo, la industria automotriz, la manufactura, la atención médica y la infraestructura crítica.
Estos grados aseguran que los dispositivos estén protegidos contra elementos que podrían afectar negativamente su funcionamiento, como el polvo, la humedad, el agua y otros contaminantes.
En conclusión, los Grados de Protección IP son esenciales en la evaluación y certificación de equipos y sistemas en una variedad de industrias. Al comprender y aplicar estos grados, las organizaciones pueden garantizar que sus dispositivos funcionen de manera segura y eficiente en entornos desafiantes.
Cuando hablamos de seguridad e integridad de sistemas y dispositivos, la clasificación IP se ha convertido en una herramienta invaluable para garantizar la confiabilidad y la durabilidad de la tecnología que utilizamos a diario en nuestro procesos de producción.
