La tribologie appliquée à la maintenance

Les techniciens de maintenance sont confrontés chaque jour à des situations où les éléments mécaniques subissent une usure prématurée, une augmentation de température ou présentent des comportements anormaux sans cause apparente. Dans de nombreux cas, ces problèmes ne sont pas liés à des défauts mécaniques visibles, mais à une mauvaise gestion du contact entre les surfaces. C’est ici qu’intervient la tribologie industrielle : une discipline essentielle qui permet de comprendre et de maîtriser l’usure ainsi que la lubrification des composants.

À travers ce guide, les techniciens d’usine, les superviseurs de maintenance et les responsables fiabilité pourront mieux comprendre et optimiser la gestion de leurs équipements rotatifs, systèmes hydrauliques, réducteurs et autres machines critiques.

Qu'est-ce que la tribologie ?

La tribologie est la science qui étudie l’interaction entre des surfaces en mouvement relatif, en se concentrant sur trois aspects clés : la lubrification, l’usure et le frottement. Toutefois, dans l’environnement industriel, l’intérêt principal porte sur les processus de lubrification et d’usure, car ils ont un impact direct sur la durée de vie des équipements, la consommation d’énergie et la disponibilité opérationnelle.

D’un point de vue technique, la tribologie permet de comprendre le comportement de composants tels que les roulements, engrenages, arbres ou guidages linéaires lorsqu’ils entrent en contact sous des conditions de charge, de température et de vitesse. Son application en maintenance permet non seulement de prévenir les dégradations critiques, mais aussi d’optimiser les interventions, de sélectionner des lubrifiants adaptés et de mettre en place des routines de maintenance prédictive plus précises.

Pourquoi est-ce important pour la maintenance ?

Dans les opérations industrielles, la majorité des modes d’usure, qu’ils soient adhésifs, abrasifs, dus à la fatigue ou à la corrosion, peuvent être efficacement maîtrisés grâce à l’application des principes tribologiques. Par exemple :

• Un système de lubrification correctement mis en œuvre peut éviter le contact métal contre métal et réduire la détérioration due à l’abrasion.

• L’utilisation d’un lubrifiant aux propriétés inadaptées peut accélérer l’usure des surfaces, même lorsque les conditions de fonctionnement restent dans une plage normale.

• L’absence de surveillance des contaminants dans les huiles peut entraîner des défaillances fonctionnelles et une perte d’efficacité des composants critiques.

La tribologie constitue également un véritable pont entre l’ingénierie et la maintenance. Elle permet de donner un fondement technique concret aux décisions opérationnelles, comme le changement de type d’huile, l’installation d’un capteur de température ou l’ajustement de la fréquence des analyses de lubrifiant.

Quels bénéfices offre la lubrification industrielle

Au quotidien, de nombreux techniciens constatent des problèmes tels qu’une surchauffe, un bruit excessif ou une usure irrégulière sur des composants comme les roulements, les chaînes ou les réducteurs. Ces symptômes ont souvent une cause commune : une lubrification insuffisante, mal appliquée ou mal sélectionnée.

Cette section répond à une question fondamentale pour tout technicien de maintenance : à quoi sert la lubrification industrielle et comment doit-elle être appliquée correctement ?

Qu'est-ce que la lubrification industrielle ?

La lubrification industrielle est le processus par lequel un fluide (huile ou graisse) est introduit entre deux surfaces en contact relatif afin de réduire le frottement, dissiper la chaleur et protéger les surfaces contre l’usure et la corrosion. Bien que cela puisse sembler simple, sa mise en œuvre efficace constitue l’une des clés pour garantir la disponibilité et la fiabilité des actifs.

Dans un environnement industriel, la lubrification ne se limite pas à éviter le contact métal contre métal : elle permet également de prolonger la durée de vie des composants critiques, de maintenir les tolérances fonctionnelles et de prévenir les dommages liés au micro-usure ou à la contamination.

Les 6 principales fonctions de la lubrification pour les machines industrielles

Une lubrification correctement appliquée a des impacts mesurables sur les performances de l’équipement. Voici ses fonctions techniques les plus importantes :

1. Réduction du contact direct entre les surfaces : un film lubrifiant se forme et sépare physiquement les éléments en mouvement (par exemple, entre le rouleau et la piste dans un roulement).

2. Dissipation de la chaleur : le lubrifiant transporte la chaleur générée par le frottement vers des zones moins critiques ou vers des systèmes de refroidissement.

3. Réduction de l’usure : il limite des phénomènes tels que l’abrasion, le grippage ou la fatigue de surface en supprimant les irrégularités de contact.

4. Protection contre la corrosion : il forme une barrière physique empêchant le contact avec l’humidité ou des agents chimiques agressifs.

5. Contrôle des contaminants : il capte les particules métalliques ou les poussières externes, permettant leur filtration ou leur séparation (notamment dans les systèmes à huile en circulation).

6. Étanchéité partielle : dans certaines applications, le lubrifiant agit également comme un joint pour empêcher l’entrée de saletés ou les fuites de fluides internes.



Où s’applique la lubrification en usine ?

La lubrification industrielle est présente dans presque tous les systèmes mécaniques. Voici les plus courants en maintenance :

• Roulements (graisse ou huile) : dans les moteurs, ventilateurs et convoyeurs.

• Réducteurs de vitesse : avec des huiles à haute viscosité et des analyses périodiques.

• Engrenages et boîtes de transmission : nécessitent un contrôle de la charge, de la température et de la propreté.

• Chaînes et guidages linéaires : requièrent une application fréquente d’huiles spécifiques.

• Systèmes hydrauliques : lubrification secondaire assurée par le fluide hydraulique lui-même.

• Moteurs et compresseurs : lubrification intégrale via des systèmes fermés.

Le succès de la lubrification dépend autant du choix du produit que du système utilisé pour son application, comme nous le verrons dans la section suivante.

Quels sont les types de systèmes de lubrification existants ?

De nombreux techniciens de maintenance sont confrontés à des situations où le lubrifiant est correct, mais où la méthode d’application ne l’est pas. Par exemple, on peut parler d'une pompe de lubrification mal réglée ou d'un système manuel trop dépendant de l’opérateur. Cela peut entraîner une surconsommation d’huile, une usure irrégulière et des arrêts imprévus.

Dans cette section, nous expliquons les principaux types de systèmes de lubrification industrielle, leurs applications les plus courantes et comment choisir le plus adapté à chaque actif.

Qu’est-ce qu’un système de lubrification ?

Un système de lubrification est l’ensemble des mécanismes permettant d’appliquer le lubrifiant de manière contrôlée, précise et efficace. Sa fonction est de garantir que le lubrifiant atteigne le point de contact dans la bonne quantité et au bon moment, sans dépendre entièrement de l’intervention manuelle de l’opérateur. Selon sa conception et son niveau d’automatisation, ces systèmes peuvent être simples, comme une application manuelle avec une pompe à graisse, ou complexes, comme un système centralisé avec programmation automatique et capteurs de débit.

Le choix du bon système ne permet pas seulement d’optimiser l’utilisation du lubrifiant : il réduit les risques opérationnels, évite les surcharges dues au frottement et permet de maintenir un film lubrifiant constant dans des conditions variables telles que les hautes températures, les charges intermittentes ou les zones difficiles d’accès.

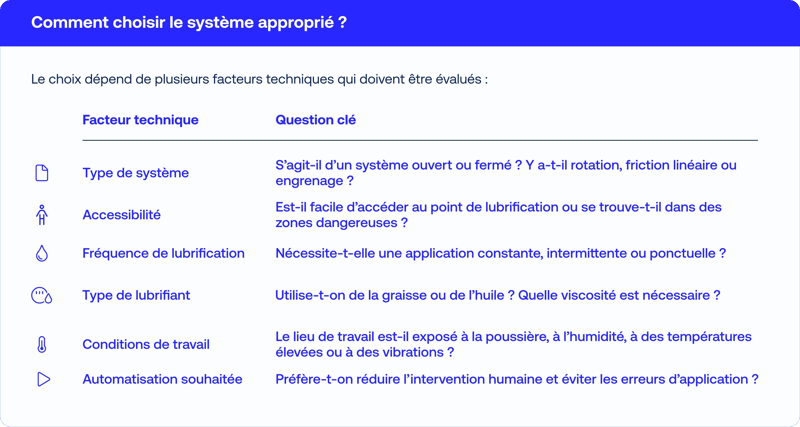

Comment choisir le bon système pour chaque équipement ?

La sélection du système de lubrification doit reposer sur une analyse technique prenant en compte à la fois les caractéristiques de l’actif et l’environnement opérationnel. Par exemple, dans un réducteur scellé, un système par bain d’huile peut être suffisant ; en revanche, sur une ligne de production continue comportant de multiples points de graissage, un système centralisé automatique est généralement plus adapté.

D’autres variables entrent également en jeu, comme le type de lubrifiant (graisse ou huile), l’accessibilité physique au point de contact, la criticité de l’équipement, la fréquence de lubrification souhaitée, ainsi que le degré d’automatisation du processus de maintenance.

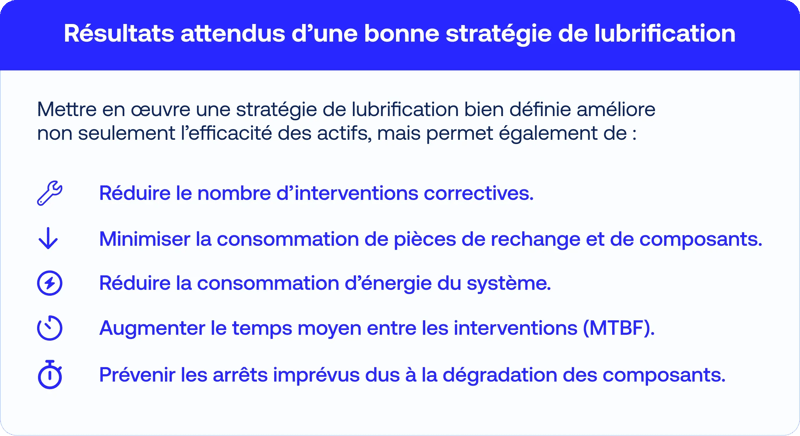

Prendre correctement cette décision a un impact direct sur des indicateurs tels que le temps moyen entre maintenances, la consommation de pièces de rechange, la performance énergétique des machines et la réduction des interventions non planifiées. Un système inadapté, même avec un bon lubrifiant, peut accélérer l’usure au lieu de la prévenir.

⚠️ Recommendation pratique



Un mauvais choix du système de lubrification peut annuler l’effet positif du meilleur lubrifiant. C’est pourquoi il est essentiel d’évaluer les conditions réelles de fonctionnement avant de faire un choix et, dans la mesure du possible, de mettre en place des systèmes automatisés pour les équipements critiques ou difficiles d’accès.

Comment bien choisir un lubrifiant industriel ?

Choisir le bon lubrifiant va bien au-delà du simple choix entre graisse et huile. Les techniciens de maintenance sont souvent confrontés à des questions telles que :

• Quelle est la viscosité adéquate ?

• Comment la température ou la vitesse de fonctionnement influencent-elles le choix ?

• Peut-on utiliser le même lubrifiant pour des roulements et des réducteurs ?

Une mauvaise décision à ce stade peut entraîner une usure accélérée, une perte d’efficacité, une contamination ou des défaillances mécaniques prématurées.

Types de lubrifiants et leur utilisation en maintenance industrielle

De manière générale, les lubrifiants industriels se divisent en deux grandes catégories : les huiles et les graisses.

• Les huiles sont principalement utilisées dans les systèmes en circulation ou dans les composants nécessitant un refroidissement et un nettoyage continu, tels que les boîtes d’engrenages, les systèmes hydrauliques ou les compresseurs.

• Les graisses, quant à elles, sont utilisées lorsqu’une lubrification plus durable est nécessaire, notamment dans les points difficiles d’accès, les composants soumis à de fortes charges ou les environnements industriels agressifs.

Le choix entre l’un et l’autre dépend du type de mécanisme, du mode d’application, de la vitesse de fonctionnement ainsi que des conditions environnementales.

Les 6 facteurs techniques pour choisir un lubrifiant

Pour prendre une décision adaptée, il est nécessaire de prendre en compte les paramètres suivants :

1. Viscosité : c’est le paramètre le plus critique. Une viscosité trop faible ne protège pas correctement ; une viscosité trop élevée génère une résistance excessive. Il est recommandé de suivre les grades ISO VG pour les huiles industrielles, en adaptant le choix à la température de fonctionnement et au type de charge.

2. Type de charge et vitesse : les charges élevées et les basses vitesses nécessitent des lubrifiants avec additifs anti-usure (EP). Pour les équipements fonctionnant à haute vitesse (comme les moteurs électriques ou les broches), on privilégie des huiles plus légères ou des graisses à base synthétique.

3. Conditions environnementales : dans des environnements à forte humidité, poussière ou agents corrosifs, il convient d’utiliser des lubrifiants avec additifs anticorrosion ou une meilleure stabilité thermique. En extérieur, les graisses à épaississants complexes (comme le complexe de lithium) offrent une meilleure résistance au lessivage par l’eau.

4. Compatibilité des matériaux : certains additifs peuvent être agressifs pour les joints, les garnitures ou les matériaux souples. Il est toujours nécessaire de vérifier la fiche technique du produit et sa compatibilité avec les matériaux de l’équipement.

5. Intervalle de relubrification : des lubrifiants avec une meilleure résistance à l’oxydation ou à base synthétique peuvent allonger les périodes entre les remplacements, ce qui a un impact positif sur la productivité et les coûts opérationnels.

6. Recommandations du fabricant : il est essentiel de consulter le manuel de l’équipement, qui précise généralement le type de lubrifiant, la viscosité et les caractéristiques minimales requises.


⚠️ Et si je fais le mauvais le choix ?

L’utilisation d’un lubrifiant avec une viscosité inadaptée peut provoquer du micro-usure, la formation de vernis, une augmentation de la température et la dégradation des joints. Elle augmente également le risque de frottement métal contre métal, accélérant l’usure de composants critiques tels que les roulements, les engrenages et les paliers. Même une graisse mal sélectionnée peut générer une surpression, entraver la rotation libre ou retenir des contaminants.

Quels modes d’usure existent et comment les prévenir ?

Lorsqu’une machine commence à générer du bruit, des vibrations ou une perte de performance, on suppose souvent que le problème vient de la conception ou de la qualité du composant. Pourtant, dans la majorité des cas, l’usure est le résultat de processus physiques mal maîtrisés. Pour un technicien de maintenance, connaître les principaux types d’usure et leurs mécanismes est essentiel afin d’appliquer des actions correctives et préventives efficaces.

Qu’est-ce que l’usure et pourquoi se produit-elle ?

L’usure est la perte progressive de matière d’une surface solide, résultant du contact avec une autre surface sous des conditions de charge, de mouvement et d’environnement. Contrairement à la rupture ou à la défaillance mécanique brutale, l’usure est généralement un processus lent et cumulatif, mais elle peut conduire à des pannes graves si elle n’est pas détectée à temps.

Les classifications modernes s’appuient sur les référentiels ISO, notamment la norme ISO 15243 (roulements – dommages et défaillances) et les principes généraux de tribologie utilisés dans les normes de lubrification et de maintenance conditionnelle.

• Usure adhésive

• Usure abrasive

• Usure de fatigue de surface

• Usure corrosive

• Usure combinée

Dans la pratique, de nombreux composants sont soumis à des mécanismes d’usure combinés. Par exemple, une pompe peut présenter de l’abrasion due à des particules, de l’adhésion lors de mauvais démarrages et de la corrosion liée à la condensation interne. Cela montre que la prévention ne dépend pas uniquement du lubrifiant, mais d’une gestion globale de l’environnement opérationnel.

Comment prévenir efficacement l’usure ?

La prévention de l’usure commence par l’identification correcte du mécanisme dominant sur chaque composant, puis par l’application de mesures adaptées :

• Assurer une lubrification continue et adaptée en termes de viscosité.

• Contrôler la contamination des lubrifiants grâce à l’analyse et à la filtration.

• Appliquer des intervalles de relubrification cohérents avec l’utilisation réelle de l’équipement.

• Sélectionner des matériaux compatibles avec les conditions de fonctionnement (charge, température, vitesse).

• Surveiller les conditions critiques telles que les vibrations, la charge, la température et la pression.

Par ailleurs, la mise en place de programmes de maintenance prédictive intégrant des inspections régulières, des analyses d’huile et un suivi en ligne permet d’anticiper l’apparition de l’usure avant qu’elle ne se traduise par des dommages réels.

Qu’est-ce que l’analyse d’huile et comment est-elle utilisée en maintenance prédictive ?

Les techniciens de maintenance remplacent souvent l’huile de manière systématique ou lorsqu’apparaissent des symptômes visibles, comme une température élevée ou une perte de pression. Pourtant, dans de nombreux cas, cela revient à intervenir trop tard. L’analyse d’huile est un outil prédictif qui permet d’anticiper les défaillances avant qu’elles ne surviennent, de détecter la contamination ou l’usure interne, et de prolonger la durée de vie des équipements.

Dans cette section, nous expliquons ce qu’est l’analyse d’huile, les paramètres qu’elle évalue et la manière dont elle s’intègre dans un programme de maintenance prédictive. Son application concrète peut faire la différence entre la disponibilité d’un actif et l’arrêt imprévu d’une ligne de production.

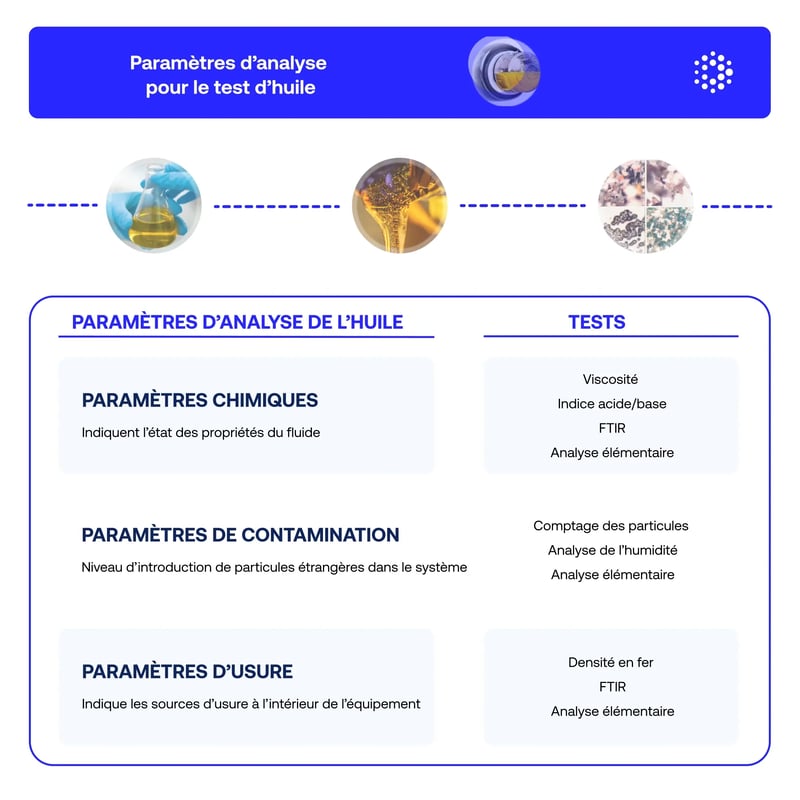

Qu’est-ce que l’analyse d’huile et quels paramètres évalue-t-elle ?

L’analyse d’huile consiste en la collecte et l’étude systématique d’échantillons de lubrifiant en service, afin d’évaluer son état, de détecter la contamination et d’identifier des signes précoces d’usure mécanique dans l’équipement. Elle est réalisée dans des laboratoires spécialisés et combine des techniques physiques, chimiques et spectrométriques pour fournir un diagnostic précis de l’état du fluide et de l’actif.

Elle permet de prendre des décisions techniques fondées sur des données objectives, en évitant les maintenances inutiles ou, au contraire, en corrigeant des dérives avant qu’elles ne deviennent critiques.

Une analyse d’huile peut inclure les éléments suivants, selon l’objectif de l’étude :

• Viscosité : elle détermine si le lubrifiant conserve sa capacité à séparer les surfaces. Toute variation peut indiquer une oxydation, une dilution par carburant ou une contamination par l’eau.

• Indice d’acidité (TAN) ou d’alcalinité (TBN) : ils indiquent si l’huile commence à se dégrader chimiquement.

• Teneur en eau : permet de détecter l’humidité ou la condensation, susceptibles de provoquer de la corrosion.

• Présence de métaux : elle révèle l’usure interne des composants (fer, cuivre, chrome, aluminium).

• Contaminants solides : particules externes (silice, poussière), internes (suie, résidus) ou issus du processus.

• Additifs : ils permettent de vérifier si les composants actifs de l’huile restent efficaces (antioxydants, additifs EP, détergents).

Pour quels types d’équipements est-elle recommandée ?

L’analyse d’huile est particulièrement utile pour les équipements lubrifiés par circulation ou contenant de grands volumes d’huile, tels que :

• Réducteurs de vitesse

• Compresseurs

• Moteurs industriels

• Turbines

• Systèmes hydrauliques

• Boîtes d’engrenages fermées

• Engins de chantier ou équipements miniers lourds

Elle est également recommandée pour tout actif critique dont l’arrêt non planifié représenterait un coût opérationnel élevé.

À quelle fréquence faut-il analyser l’huile ?

Il n’existe pas d’intervalle unique valable pour toutes les machines. La fréquence doit être adaptée à chaque équipement en fonction de plusieurs facteurs :

• Criticité de l’actif : si l’arrêt de l’équipement impacte la production ou la sécurité, les analyses doivent être plus fréquentes.

• Type d’application : les équipements soumis à des charges cycliques, à des environnements contaminés ou à des températures élevées nécessitent un suivi plus rapproché.

• Volume d’huile : les systèmes contenant de grandes quantités de lubrifiant peuvent permettre d’espacer les intervalles, mais nécessitent un suivi pour garantir la qualité du fluide.

• Type de lubrifiant : les huiles minérales se dégradent généralement plus rapidement que les huiles synthétiques. La formulation (additifs EP, antioxydants, etc.) joue également un rôle.

• Historique de l’équipement : les machines ayant présenté des phénomènes d’usure accélérée, de surchauffe ou de contamination nécessitent des analyses plus fréquentes.

La tribologie dans un programme de maintenance conditionnelle (CBM)

De nombreux services de maintenance réalisent déjà des analyses d’huile, des inspections visuelles ou du suivi vibratoire. Cependant, ces données sont rarement intégrées dans une stratégie structurée de maintenance conditionnelle. De plus, on comprend encore trop peu que la tribologie, à travers la lubrification et l’analyse de l’usure, constitue l’un des piliers techniques de la CBM.

En résumé, la tribologie apporte deux outils clés à la maintenance conditionnelle :

• Analyse d’huile : elle permet d’identifier l’usure interne, la contamination ou la dégradation du lubrifiant. Il s’agit d’une fenêtre directe sur l’état de composants tels que les roulements, engrenages, pompes et systèmes hydrauliques.

• Gestion avancée de la lubrification : elle inclut la sélection appropriée du lubrifiant, l’optimisation des fréquences d’intervention, l’automatisation des systèmes d’application et le contrôle de la contamination. Ces pratiques permettent de prévenir l’usure prématurée, de réduire les frottements internes et d’améliorer les performances énergétiques des équipements.

Dans leur ensemble, ces actions tribologiques permettent de détecter des dérives précoces qui, si elles ne sont pas corrigées, peuvent évoluer vers des modes de défaillance affectant la durée de vie des actifs.
